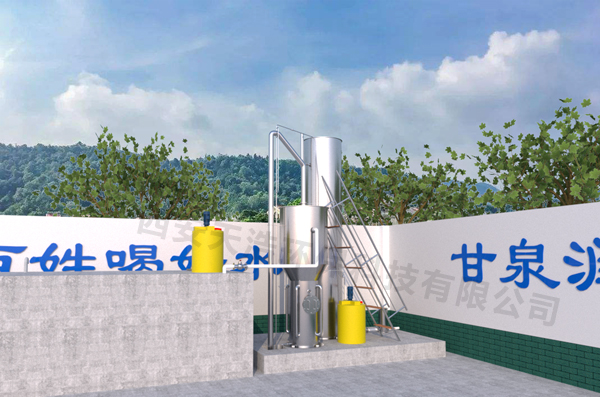

農村飲用水一體化凈水設備概述

TH-YYA農村飲用水一體化凈水設備運用物理過濾法，集混凝、沉淀、曝氣、溶氧、多層復合介質過濾、自動反沖洗、自動排污、虹吸自動控制等工藝技術于一體，有效去除水中懸浮物、泥沙、藻類、有機物、二氧化碳、鐵錳重金屬離子等，凈水全程無需人工干預，操作、維護簡單方便，可根據您的水量需求生產不銹鋼/碳鋼材質設備。

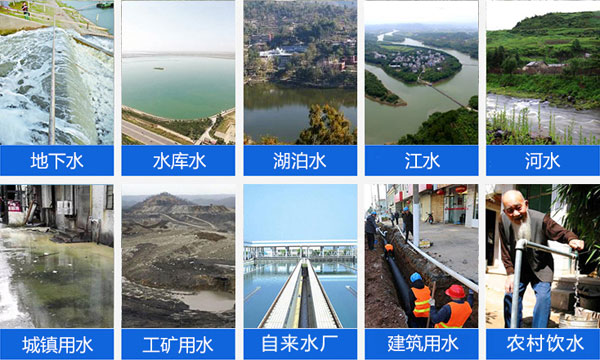

設備適用水質

• 原水濁度<3000NTU的I、II、III類河水、山泉水、水庫水、塘壩水、地下水等；
• 處理后達到《生活飲用水衛生標準》GB5749-2022相關水質指標；
• 可用于高純水、工業生產、鍋爐用水等前置預處理環節。



處理工藝設計



設備凈化流程

1、混凝劑投加：

根據原水濁度情況，使用加藥裝置將混凝劑投入四管式管道混合器內均勻混合。

2、混凝沉淀：

水中懸浮物、膠體顆粒生成粗大礬花自動沉淀，達到固液分離的目的，減輕過濾負擔，節約反洗水耗。

3、過濾：

濾層由4~7種不同介質濾料組成，可將固體微粒、殘留礬花截留，出水濁度達到0.4~1NTU，去污率98%以上。

4、自動反沖洗：

濾層截污量增加導致水位上升，達到設計要求時自下而上沖洗濾層，沖洗結束自動恢復過濾。

反洗用水由過濾器水箱提供，反沖強度8~12l/s·m2，反沖歷時2～6分鐘/次。

5、消毒：

經電解次氯酸鈉發生器投加消毒劑后流入清水池。



設備主要技術參數

原水濁度：≤1500毫克/升，短期可達3000毫克/升

出水濁度：≤1NTU（特殊情況≤3NTU）

沉淀反應時間：40~50分鐘

穩流區流速：1.8~2.7毫米/秒

沖洗強度：14~16升/平方米?秒

沖洗時間：2~6分鐘/次

進水水頭：≥8米



設備選型參數表

* 設備選型方法計算：日處理水量 / 24

* 可加裝水質在線監測、自動化控制系統

型號	產水量（m3/h）	凈水設備		配套加藥	配套消毒	日產水（m3/d）	占地面積（m2）	適用人數（人）
		沉淀裝置 (直徑*高度)m	過濾裝置 (直徑*高度*數量)m	PAC / PAM	次氯酸鈉發生器
TH-YYA-3D	3	Φ1.3*4		TH-JY-500	HCL-50	72	3	900
TH-YYA-5D	5	Φ1.5*5		TH-JY-500	HCL-50	120	3	1500
TH-YYA-10D	10	Φ1.6*4.5	Φ0.8*3*2	TH-JY-500	HCL-50	240	6	3000
TH-YYA-15D	15	Φ1.6*4.5	Φ1.0*3*2	TH-JY-500	HCL-50	360	6	4500
TH-YYA-25D	25	Φ2.0*5	Φ1.2*3*2	TH-JY-500	HCL-50	600	9	7500
TH-YYA-35D	35	Φ2.4*5	Φ1.4*3*2	TH-JY-500	HCL-100	840	12	10500
TH-YYA-45D	45	Φ2.7*5	Φ1.6*3*2	TH-JY-1000	HCL-100	1080	16	13500
TH-YYA-55D	55	Φ2.9*5.5	Φ1.8*3*2	TH-JY-1000	HCL-200	1320	20	16500
TH-YYA-70D	70	Φ3.3*5.5	Φ2.0*3*2	TH-JY-1000	HCL-200	1680	26	21000
TH-YYA-85D	85	Φ3.6*5.5	Φ2.2*3*2	TH-JY-1000	HCL-200	2040	29	25500
TH-YYA-100D	100	Φ3.9*5.5	Φ2.4*3*2	TH-JY-2000	HCL-300	2400	45	30000
TH-YYA-120D	120	Φ4.4*5.5	Φ2.6*3*2	TH-JY-2000	HCL-300	2880	45	36000
TH-YYA-130D	130	Φ4.6*5.5	Φ2.2*2.8*3	TH-JY-2000	HCL-500	3120	50	39000
TH-YYA-150D	150	Φ4.8*5.5	Φ2.4*2.8*3	TH-JY-2000	HCL-500	3600	50	45000
TH-YYA-180D	180	Φ5.3*5.5	Φ2.6*2.8*3	TH-JY-2000	HCL-500	4320	50	54000
TH-YYA-200D	200	Φ5.6*5.5	Φ2.4*2.6*4	TH-JY-3000	HCL-500	4800	60	60000
TH-YYA-240D	240	Φ6.1*5.5	Φ2.6*2.6*4	TH-JY-3000	HCL-650	5760	60	72000
參數僅供參考，請以方案或設計圖紙為準



混凝加藥及消毒殺菌

混凝加藥

• 使用TH-YYA-H自動加藥裝置

消毒殺菌

• 配套使用電解次氯酸鈉發生器；
• 也可選擇TH-YYA-X系列緩釋消毒設備。



設備特點

• 農村飲用水一體化凈水設備集絮凝沉淀、曝氣、過濾、自動反洗、排污于一體，占地及建設成本節省60%以上；
• 自動運行不用電，無需手動控制，不需專人管理，節省80%以上電費；
• 多介質濾層，對有機物、懸浮物去除率達99%以上，出水濁度0.4 ~ 1NTU，符合飲水衛生要求；
• 反洗無死角，濾層不板結，無需更換及人工清理，每年省下一筆維護開支；
• 304不銹鋼材質強度高、不腐蝕、耐老化，杜絕生銹及出銹水，可戶外安裝，可用30年以上；
• 可加裝自動化控制、水質在線監測、智慧水務系統，實現水廠自動化、智能化、智慧化管理。



出水符合飲水標準要求

目前農村飲用水一體化凈水設備已在10多個省份飲水工程中大量使用；出水經專業機構檢測，符合《生活飲用水衛生標準》GB5749-2022相關指標要求，出水濁度≤1NTU。



運行成本

滿足自流條件時：成本來自絮凝劑和消毒劑設備；

水泵抽水進水時：成本來自水泵、絮凝劑、消毒劑。
